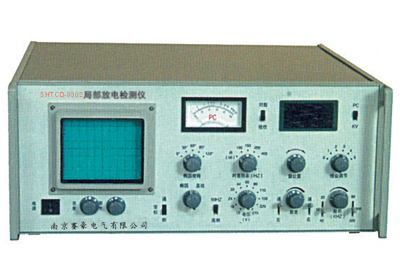

SGTCD-9302局部放电测试仪


 详细介绍:

技术参数
    1.可测试品的电容范围:6F250F
    2.检测灵敏度及允许电流(见表1)
    3.椭圆扫描时基
         (1) 频率:50100150200400z
         (2) 旋转:以30度为一档,可旋转120度。
         (3) 工作方式:标准-扩展-直线。
         (4) 高频时基椭圆的输入电压范围:13275V。
    4.显示单元
    采用100×80mm矩形示波管,有亮度与聚焦调节旋钮。
    5.放大器
         (1) 3dB低频端频fL2040KHz任选。
         (2) 3dB高频端频率fH200300KHz任选。
         (3) 增益调节:粗调6档,档间增益差10±5%
         (4) 细调范围:>10倍。
         (5) 正、负脉冲响应不对称性:<5%
    6.时间窗
     (1) 窗宽:5~150(50Hz) 连续可调。
     (2) 窗位置:每一窗可旋转0度~170度。
     (3) 两个时间窗可分别或同时控制。
    7、脉冲峰值表
    (1) 线性指示:0100误差不大于5%
    (2) 对数指示:1100误差不大于5%
检测灵敏度及输入单元允许电流值
输入
单元
序号
调电容范围
灵敏度(PC)
(不平衡电路)
允许电流有效值
不平衡电路
平衡电路
1
6-25-100微微法
0.02
30mA
0.25A
2
25-100-400微微法
0.04
60mA
0.5A
3
100-400-1500微微法
0.06
120mA
1A
4
400-1500-6000微微法
0.1
0.25A
2A
5
1500-6000-25000微微法
0.2
0.5A
4A
6
0.006-0.025-0.1微法
0.3
1A
8A
7
0.025-0.1-0.4微法
0.5
2A
15A
8
0.1-0.4-1.5微法
1
4A
30A
9
0.4-1.5-6.0微法
1.5
8A
60A
10
1.5-6.0-25微法
2.5
15A
120A
11
6.0-25-60微法
5
25A
200A
12
25-60-250微法
10
50A
300A
7R
电阻
0.5
2A
15A
    8、具有辅助识别放电脉冲相位的零标志系统。
    9、工作电源 220V±10%   工频
    10、体积:440×430×180mm
    11、重量:约15Kg
